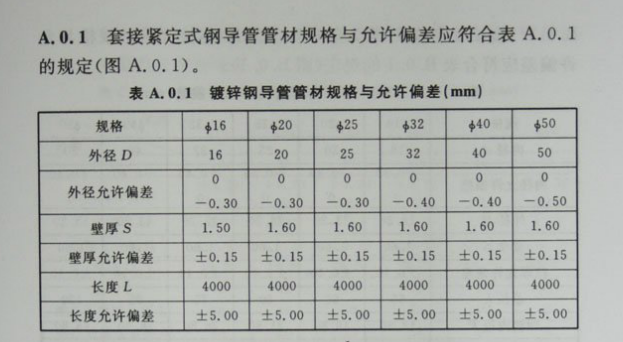

JDG線管/KBG線管國標壁厚規格標準,管路敷設施工要求應符合以下規范3.0.1套接扣壓式薄壁鋼導管的電線管路暗敷設時,應沿最近的路線敷設,且應減少彎曲。 3.0.2套接扣壓式薄壁鋼導管電線管路彎曲處敷設,不應有折皺、凹陷、裂紋等缺陷。其管材彎扁程度不應大于管外徑的10%。 3.0.3套接扣壓式薄壁鋼導管電線管路,有下列情況之一者,中間應增設拉線盒或接線盒,其位置應便于穿線: 管路長度每超過30m,無彎曲。 管路長度每超過20m,有一個彎曲。 管路長度每超過15m,有兩個彎曲。 管路長度每超過8m,有三個彎曲。 3.0.4套接扣壓式薄壁鋼導管電線管路垂直敷設時。管內絕緣電線截面為50mm2及以下,長度每超過30m,應增設固定用的拉線盒。 3.0.5套接扣壓式薄壁鋼導管電線管路明敷設時,管的彎曲半徑不應小于管外徑的6倍;當有兩個接線盒間只有一個彎曲時,其彎曲半徑不應小于管外徑的4倍。 3.0.6套接扣壓式薄壁鋼導管電線管路明敷設時,支架、吊架的規格,當設計無要求時,不應小于下列規定: 圓鋼:直徑6mm。 扁鋼:30mm×3mm。 角鋼:25mm×25mm×3mm。 埋注支架應有燕尾,埋入深度不應小于80mm。 3.0.7套接扣壓式薄壁鋼導管電線管路水平或垂直明敷設時,其水平或垂直安裝的允許偏差為1.5%,全長偏差不應大于管內徑的1/2。 3.0.8套接扣壓式薄壁鋼導管電線管路明敷設時,排列應整齊,固定點牢固、間距均勻,其最大間距應符合表3.0.8的規定: kbg線管國標CECS100:98管路敷設施工要求應符合以下規范 3.0.9套接扣壓式薄壁鋼導管電線管路明敷設時,其固定點所采用器材與終端、彎頭中點、電氣器具或盒(箱)邊緣的距離,宜為150~300mm。 3.0.10套接扣壓式薄壁鋼導管電線管路進入落地式配電箱(柜)時,排列應整齊,管口高出配電箱8柜)基礎面宜為50~80mm。 9.0.11套接扣壓式薄壁鋼導管電線管路暗敷設時,其彎曲半徑不應小于管外徑的6倍,埋入混凝土內平面敷設時,其彎曲半徑不應小于管外徑的10倍。 3.0.12套接扣壓式薄壁鋼導管電線管路埋入墻體或混凝土內時,管路與墻體或混凝土表面凈距不應小于15mm。 3.0.13套接扣壓式薄壁鋼導管電線管路暗敷設時,管路固定點應牢固,且應符合下列規定; 敷設在鋼筋混凝土墻及樓板內的管路與鋼筋綁扎固定,固定點間距不應大于1000mm; 敷設在磚墻、砌體墻內的管路,剔槽寬度,不應大于管外徑5mm。固定點間距,不應大于1000mm; 敷設在預制圓孔板上的管路平順,緊貼板面,固定點間距不應大于1000mm。 3.0.14套接扣壓式薄壁鋼導管電線管路與其它管道間的最小距離,應符合表3.0.14的規定: kbg線管國標CECS100:98管路敷設施工要求應符合以下規范 3.0.15套接扣壓式薄壁鋼導管電線管路內的電線,應采用額15定電壓為500V的合格絕緣電線,絕緣電線型號、規格應符合設計要求。 3.0.16套接扣壓式薄壁鋼導管電線管路內,絕緣電線配置,應符合國家現行規范的規定。 |
